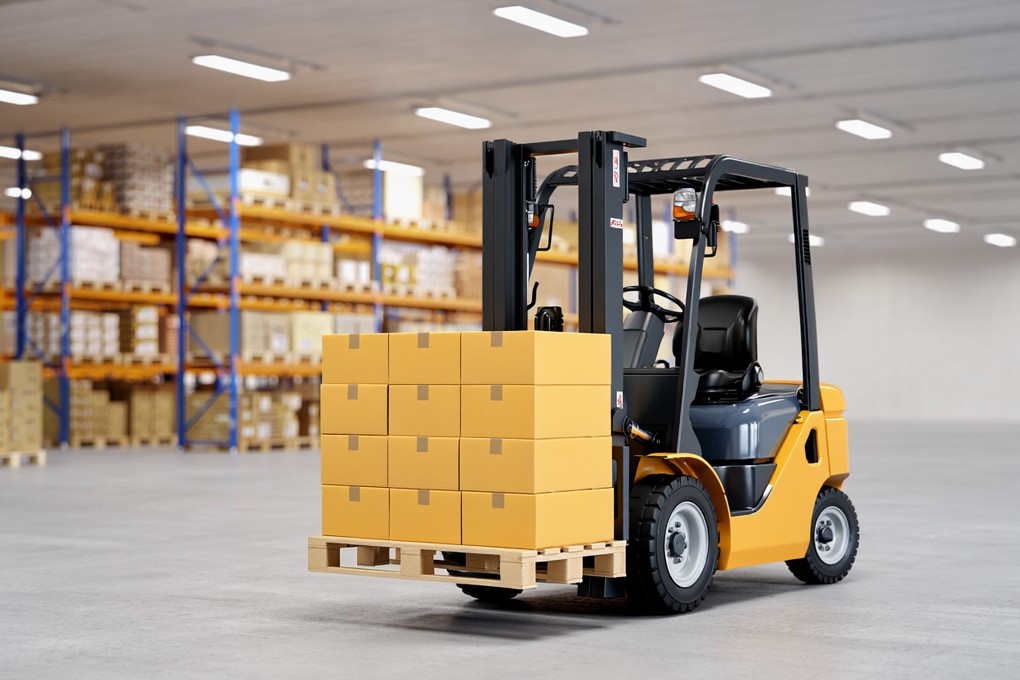

Как устроен вилочный погрузчик: полный разбор компонентов и систем управления

Вилочный погрузчик — это не просто машина для подъема грузов, а сложный механизм, состоящий из множества взаимосвязанных узлов. Понимание его внутреннего устройства помогает не только правильно эксплуатировать технику, но и своевременно проводить обслуживание, обеспечивая безопасность и эффективность работы. Разберем ключевые компоненты вилочного погрузчика и принципы их работы.

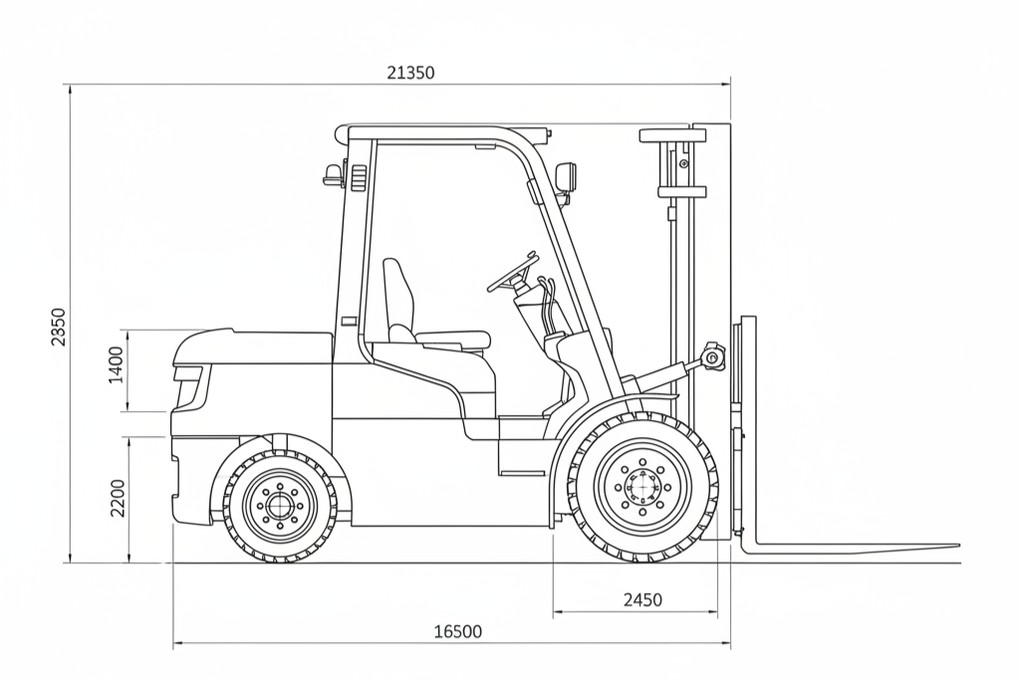

Основа конструкции: рама, шасси и противовес

Любой погрузчик начинается с прочного основания, которое несет на себе все остальные узлы и выдерживает колоссальные нагрузки. Эта основа состоит из нескольких ключевых элементов.

Рама и шасси

Рама — это стальной скелет машины, к которому крепятся двигатель, трансмиссия, мачта, кабина оператора и оси. Она изготавливается из высокопрочной стали, чтобы выдерживать вес самого погрузчика и поднимаемого груза. Шасси объединяет раму, мосты и колеса, формируя единую платформу для передвижения.

Противовес

Массивная чугунная или стальная отливка в задней части машины — это противовес. Его главная задача — уравновешивать вес груза, поднятого на вилах, и предотвращать опрокидывание погрузчика вперед. Вес противовеса точно рассчитывается инженерами для каждой модели, и его изменение недопустимо.

Силовой агрегат: сердце погрузчика

Двигатель приводит в движение не только сам погрузчик, но и его гидравлическую систему, которая отвечает за подъем грузов. Тип двигателя является одной из важнейших характеристик, определяющей сферу применения техники.

В зависимости от источника энергии, силовые агрегаты делятся на три основные группы. У каждой есть свои сильные и слабые стороны.

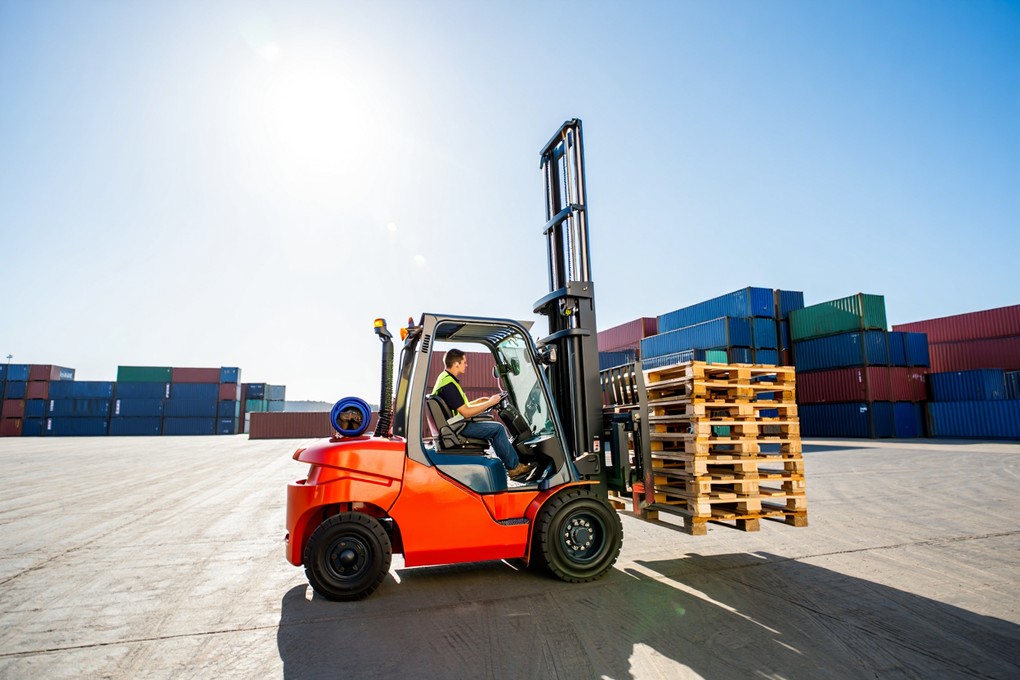

Грузоподъемный механизм: мачта и ее компоненты

Это самый узнаваемый элемент вилочного погрузчика, который непосредственно выполняет работу по подъему, опусканию и наклону груза. Конструкция мачты может быть двухсекционной (дуплекс) или трехсекционной (триплекс) для работы на разной высоте.

Ключевые элементы мачты:

• Рамы мачты (внешняя и внутренняя): Подвижные секции, которые выдвигаются друг из друга, обеспечивая высоту подъема.

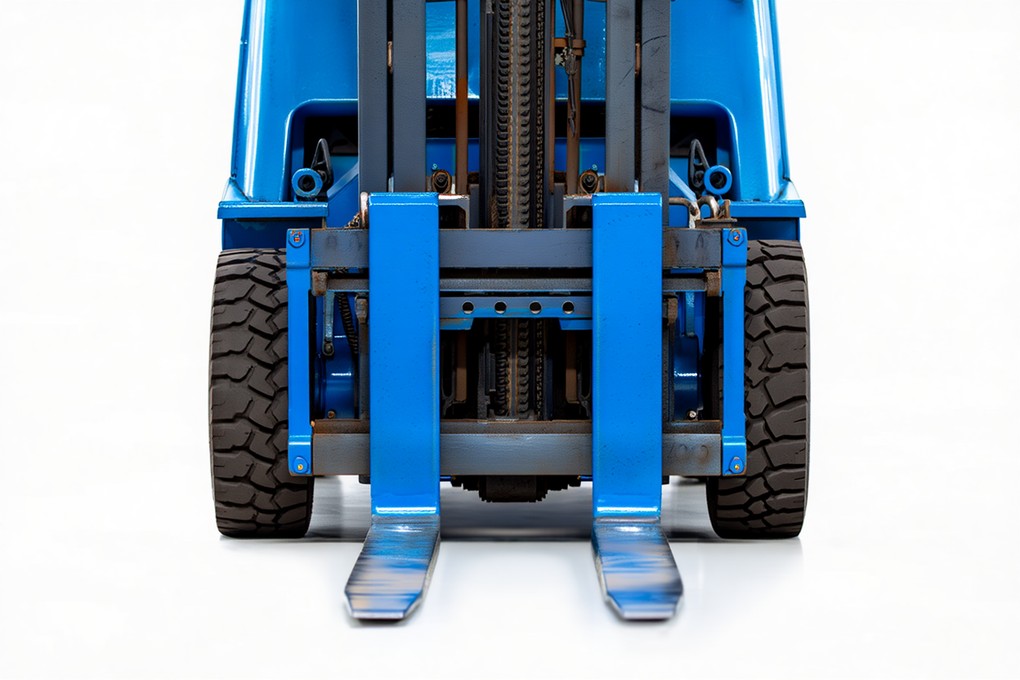

• Каретка: Подвижная плита, на которую крепятся вилы. Она перемещается вверх и вниз по внутренней раме мачты.
• Вилы: Основной рабочий орган для захвата паллет и поддонов. Расстояние между вилами можно регулировать под разные типы грузов.
• Гидроцилиндры подъема: Расположены по бокам мачты, отвечают за подъем и опускание рам.
• Центральный гидроцилиндр свободного хода: Позволяет поднимать вилы на небольшую высоту без выдвижения секций мачты, что удобно при работе в низких помещениях.
• Подъемные цепи: Передают усилие от гидроцилиндров на каретку, удваивая скорость ее подъема относительно скорости выдвижения цилиндра.

Гидравлическая система: сила в движении

Гидравлика — это «мускулы» погрузчика. Она преобразует механическую энергию двигателя в гидравлическую, которая и приводит в действие подъемный механизм и, в некоторых моделях, рулевое управление.

Принцип работы гидравлической системы:

1. Гидравлический насос: Приводится в действие от основного двигателя и создает давление в системе, закачивая масло из бака.
2. Распределительный клапан: Управляется рычагами в кабине оператора. Он направляет поток масла под давлением в нужный гидроцилиндр (подъема, наклона).
3. Гидроцилиндры: Под давлением масла их штоки выдвигаются, приводя в движение мачту или каретку.
4. Гидравлический бак и фильтры: Масло хранится в баке и проходит через фильтры для очистки от примесей, что продлевает срок службы системы.

Системы управления и рабочее место оператора

Эффективность и безопасность работы напрямую зависят от того, насколько удобно и интуитивно понятно устроено рабочее место водителя, это хорошо представлено на вилочных погрузчиках Heli. Все органы управления сгруппированы для быстрого доступа.

Основные элементы управления:

• Рулевое колесо: Управляет задними колесами для лучшей маневренности. Часто оснащается гидроусилителем.
• Педали: Стандартный набор включает педаль акселератора, тормоза и, на некоторых моделях, педаль толчкового режима (inching pedal) для точного позиционирования у стеллажа.
• Рычаги управления гидравликой: Обычно 2-4 рычага, отвечающих за подъем/опускание вил, наклон мачты вперед/назад и управление дополнительным навесным оборудованием.
• Приборная панель: Отображает ключевую информацию — уровень топлива или заряд батареи, температуру двигателя, счетчик моточасов и индикаторы неисправностей.
• Тормозная система: Как правило, барабанного типа, с гидравлическим приводом. Обеспечивает надежную остановку груженой машины.
• Электрооборудование: Включает в себя стартер, генератор (или АКБ у электропогрузчиков), осветительные приборы (фары, сигналы поворота), звуковой сигнал и различные датчики.

По мнению специалистов компании Технотория, детальное знание устройства вилочного погрузчика является основой для его безаварийной и продуктивной эксплуатации. Каждый узел, от мощной рамы до чувствительных рычагов управления, играет свою роль в слаженной работе этого незаменимого складского помощника. Правильный уход и понимание принципов работы всех систем гарантируют долгий срок службы техники и безопасность персонала.

Ходовая часть и трансмиссия: основа движения и маневренности

Комплексный анализ того, из чего состоит вилочный погрузчик, будет неполным без детального рассмотрения систем, обеспечивающих его мобильность. Ходовая часть и трансмиссия являются фундаментальными узлами, определяющими динамические характеристики, проходимость и управляемость машины.

Оси и колеса

Конструкция ходовой части вилочного погрузчика имеет принципиальное отличие от большинства транспортных средств. Ведущим мостом, на который передается крутящий момент от двигателя, является передний. Он несет основную нагрузку от массы погрузчика и груза. Задний мост является управляемым, что обеспечивает машине исключительную маневренность в ограниченных пространствах, позволяя совершать развороты с минимальным радиусом.

Выбор шин напрямую зависит от условий эксплуатации:

• Пневматические шины: Обеспечивают лучшую амортизацию и проходимость на неровных поверхностях, оптимальны для работы на открытых площадках.
• Цельнолитые (суперэластик): Устойчивы к проколам и порезам, долговечны. Идеальны для складов с ровным бетонным покрытием и высоким риском повреждения шин.
• Полиуретановые шины: Используются преимущественно на электроштабелерах и ричтраках для работы на идеально ровных полах внутри помещений. Обладают высокой износостойкостью, но не имеют амортизационных свойств.

Трансмиссия

Трансмиссия служит для передачи крутящего момента от силового агрегата к ведущим колесам, а также для изменения направления и скорости движения. В зависимости от типа погрузчика применяются различные типы трансмиссий.

1. Гидродинамическая (автоматическая): Наиболее распространенный тип для погрузчиков с ДВС. Состоит из гидротрансформатора и коробки передач, обеспечивает плавное трогание с места и переключение скоростей.
2. Гидростатическая: Применяется реже, обеспечивает высочайшую точность управления скоростью и направлением движения без использования педали тормоза, что удобно при интенсивных маневрах.
3. Электрическая: Является неотъемлемой частью конструкции электропогрузчиков. Тяговый электродвигатель напрямую или через редуктор передает вращение на колеса, обеспечивая бесшумную работу и точное управление.

Тормозная система: многоуровневый контроль

Надежная тормозная система является критически важным компонентом безопасности. В вилочных погрузчиках она, как правило, многокомпонентная и включает в себя несколько контуров.

Сменное навесное оборудование: расширение функционала

Стандартные вилы являются лишь базовым рабочим органом. Функциональность погрузчика может быть многократно расширена за счет установки специализированного сменного навесного оборудования, которое монтируется на каретку.

• Каретка бокового смещения (Side Shifter): Позволяет смещать вилы вправо и влево без необходимости маневрирования всем погрузчиком, что значительно ускоряет обработку грузов.
• Позиционер вил (Fork Positioner): Обеспечивает гидравлическое изменение расстояния между вилами, что необходимо при работе с паллетами нестандартных размеров.
• Захваты для рулонов и бочек: Специализированные устройства для безопасного и эффективного перемещения цилиндрических грузов без использования поддонов.
• Многопаллетные захваты: Позволяют одновременно обрабатывать две или более паллеты, увеличивая производительность.
• Опрокидыватели и ротаторы: Дают возможность вращать и опрокидывать контейнеры для выгрузки сыпучих материалов.

Конструктивные элементы безопасности

Современный вилочный погрузчик оснащен комплексом пассивных и активных систем безопасности, интегрированных в его конструкцию для защиты оператора и окружающих.

• Защитная крыша оператора (Overhead Guard): Прочная металлическая конструкция над рабочим местом, соответствующая стандарту FOPS (Falling Object Protective Structure) и защищающая от падения предметов с высоты.
• Система присутствия оператора (Operator Presence System — OPS): Автоматически блокирует функции движения и подъема мачты, если оператор покидает свое кресло, предотвращая случайное срабатывание механизмов.
• Светосигнальное оборудование: Включает фары головного света, задние фонари, указатели поворота, проблесковый маячок и сигнал заднего хода, обеспечивая видимость погрузчика в рабочих зонах.

Гидравлическая система: мускульная сила погрузчика

Центральным элементом, обеспечивающим выполнение основных функций погрузчика, является его гидравлическая система. Именно она преобразует энергию силового агрегата в механическое усилие, необходимое для подъема, опускания и наклона мачты, а также для работы различного навесного оборудования. Понимание того, из чего состоит вилочный погрузчик в части гидравлики, является ключом к оценке его производительности и надежности.

Ключевые компоненты гидравлической системы

Структура гидравлической системы представляет собой замкнутый контур, по которому под высоким давлением циркулирует специальная жидкость (масло).

1. Гидравлический насос: Является сердцем системы. Приводится в действие от двигателя (ДВС или электродвигателя) и создает необходимое давление рабочей жидкости. Его производительность определяет скорость выполнения гидравлических операций.
2. Гидрораспределитель (клапанная коробка): Это узел управления, который направляет потоки гидравлической жидкости к исполнительным механизмам в соответствии с командами оператора, поступающими от рычагов управления.
3. Исполнительные гидроцилиндры: Представляют собой «мускулы» погрузчика. К ним относятся цилиндры подъема, отвечающие за вертикальное перемещение каретки, и цилиндры наклона, изменяющие угол наклона мачты вперед и назад.
4. Гидравлический бак (резервуар): Служит для хранения рабочей жидкости, ее охлаждения и первичной фильтрации.
5. Фильтры и магистрали: Система фильтров очищает масло от примесей, предотвращая износ прецизионных компонентов насоса и распределителя. Рукава высокого давления (РВД) и металлические трубопроводы соединяют все элементы системы в единое целое.

Электрооборудование и системы контроля

Современный вилочный погрузчик оснащен сложной электрической системой, которая выполняет не только функции зажигания и освещения, но и обеспечивает контроль над всеми рабочими процессами. Ответ на вопрос, из чего состоит вилочный погрузчик, будет неполным без рассмотрения его электронных компонентов, особенно в контексте различий между машинами с ДВС и электроприводом.

Рабочее место оператора: центр управления и безопасности

Эффективность и безопасность работы напрямую зависят от эргономики и оснащения кабины оператора. Это не просто сиденье с рулем, а продуманное рабочее пространство, являющееся неотъемлемой частью ответа на вопрос, из чего состоит вилочный погрузчик как современный рабочий инструмент.

• Кресло оператора: Оснащается амортизационной подвеской для снижения вибрационных нагрузок, имеет множественные регулировки (продольное положение, наклон спинки, вес оператора) и оборудовано датчиком присутствия (OPS), блокирующим гидравлику и ход при отсутствии водителя на месте.
• Рулевая колонка: Как правило, имеет регулировку по углу наклона для индивидуальной настройки под оператора любого роста. Оснащена гидроусилителем для легкого и точного маневрирования.
• Приборная панель: Информативный дисплей отображает ключевые параметры: счетчик моточасов, уровень топлива или заряда АКБ, индикаторы неисправностей и сервисные предупреждения.
• Зеркала заднего вида: Панорамные или стандартные зеркала являются обязательным элементом для обеспечения обзора мертвых зон при движении задним ходом.
• Аварийная кнопка: Располагается на видном месте и позволяет мгновенно обесточить все системы погрузчика в случае экстренной ситуации.

Продолжая детальный анализ конструкции, необходимо рассмотреть системы, обеспечивающие устойчивость, управляемость и безопасное замедление машины. Понимание этих аспектов является критически важным для полного ответа на вопрос, из чего состоит вилочный погрузчик как единый, сбалансированный механизм.

Противовес: гарант устойчивости и безопасности

Одной из наиболее массивных и фундаментальных частей конструкции является противовес. Этот цельнолитой чугунный или стальной блок, расположенный в задней части шасси, выполняет жизненно важную функцию: он уравновешивает массу груза, поднятого на вилах. Принцип работы погрузчика основан на законе рычага, где передняя ось выступает в качестве точки опоры. Масса и расположение противовеса точно рассчитываются инженерами для обеспечения стабильности машины при работе с номинальной грузоподъемностью, предотвращая ее опрокидывание вперед.

Тормозная система: контролируемая остановка

Надежность тормозной системы напрямую влияет на безопасность эксплуатации. В вилочных погрузчиках применяются два независимых контура: рабочий и стояночный тормоз.

• Рабочая тормозная система: Активируется педалью и, как правило, имеет гидравлический привод. В зависимости от модели и грузоподъемности, используются барабанные или дисковые тормозные механизмы. Дисковые тормоза, особенно в герметичном исполнении (в масляной ванне), обеспечивают более эффективное и стабильное торможение, а также требуют меньшего обслуживания.
• Стояночный тормоз: Предназначен для удержания машины на месте, особенно на уклонных поверхностях. Обычно имеет механический привод от рычага в кабине оператора и воздействует на тормозные колодки ведущих колес.
• Рекуперативное торможение: В электрических погрузчиках при отпускании педали акселератора тяговый электродвигатель переходит в режим генератора, преобразуя кинетическую энергию в электрическую и возвращая ее в аккумулятор. Это создает эффект торможения двигателем, снижает износ основных тормозных механизмов и повышает энергоэффективность.

Система рулевого управления: ключ к маневренности

Отличительной особенностью большинства вилочных погрузчиков является управляемая задняя ось. Такое конструктивное решение обеспечивает машине исключительно малый радиус разворота, что является критически важным параметром при работе в ограниченном пространстве складских стеллажных систем. Полное понимание, из чего состоит вилочный погрузчик, включает знание компонентов его рулевого управления.

1. Рулевое колесо и колонка: Эргономичные органы управления, часто с возможностью регулировки для удобства оператора.
2. Гидростатический рулевой механизм (дозатор): Устройство, которое без прямой механической связи преобразует вращение рулевого колеса в дозированную подачу гидравлической жидкости.
3. Рулевой гидроцилиндр: Исполнительный механизм, который под давлением масла поворачивает управляемые колеса через систему тяг и рычагов (рулевую трапецию).

Благодаря полному гидроусилению, управление даже тяжелой машиной не требует от оператора значительных физических усилий, позволяя выполнять точные маневры.

Шины: контакт с поверхностью

Тип установленных шин определяет проходимость погрузчика, его устойчивость и сферу применения. Выбор зависит от качества напольного покрытия и условий эксплуатации.

По мнению специалистов компании Технотория, детальное понимание того, из чего состоит вилочный погрузчик и как взаимодействуют его ключевые узлы и системы, является фундаментальным условием для правильного подбора техники под конкретные задачи, обеспечения ее эффективной и безопасной эксплуатации, а также планирования своевременного технического обслуживания. Каждый компонент, от двигателя до шин, вносит свой вклад в общую производительность и надежность машины.
